Pavimento ESD - ANTISTATICO

Pavimento ESD - ANTISTATICO

Un sol ESD est un revêtement conducteur ou dissipateur qui évacue les charges électrostatiques vers la terre avant qu'elles n'endommagent un composant électronique ou ne déclenchent une décharge. Chez MOSAIK-FLOOR, il se réalise en dalles PVC clipsables posées sans colle sur le sol existant, sans arrêt d'activité : la dalle MOSAIK ESD (résistance électrique inférieure à 10⁹ Ω, conforme CEI 61340-4-1, 4 mm en 65,3 x 65,3 cm ou 7 mm en 51 x 51 cm, à partir de 75 € le m²) pour les locaux d'électronique, laboratoires, centres de données et zones à risque d'explosion, et la dalle MOSAIK ANTISTATIQUE dissipatrice (IEC 61340-5-1:2016, 50 x 50 cm, 5 ou 7 mm, à partir de 43,20 € le m²) pour les ateliers et entrepôts. Dans les deux cas, le kit de mise à la terre et le ruban de cuivre raccordent le sol à la terre. Informations vérifiées sur les fiches produit, mises à jour le 27 septembre 2026.

Pavimenti ESD e antistatici

Scoprite la nostra gamma di pavimenti elettro-conduttivi ESD e le nostre piastrelle antistatiche in PVC, soluzioni ideali per un'ampia gamma di settori.

Un sol antistatique ESD est conçu pour l'aménagement par exemple de locaux de production, équipements électriques, industrie électronique, entreprise informatique, télécoms, etc. Et notre gamme ESD, accompagné de notre kit de mise à la terre, est une solution parfaite de revêtement de sol à partir de dalles pvc antistatiques conductrices et dissipatrices.

Richiesta di preventivo

Sol ESD ou antistatique : les deux dalles en un tableau

DalleFonctionNormeÉpaisseur et formatChargePrix TTC au m²
MOSAIK ESDconductrice et dissipatrice, raccordée à la terrerésistance électrique inférieure à 10⁹ Ω, CEI 61340-4-14 mm en 65,3 x 65,3 cm ou 7 mm en 51 x 51 cmchariot élévateur 4 roues jusqu'à 2,5 tà partir de 75 €
MOSAIK ANTISTATIQUEdissipatriceIEC 61340-5-1:20165 ou 7 mm en 50 x 50 cmchariot élévateur 4 roues jusqu'à 2,5 tà partir de 43,20 €

Dans les deux cas : pose clipsée sans colle sur le sol existant, sans arrêt d'activité, kit de mise à la terre et ruban de cuivre pour le raccordement. Informations vérifiées sur les fiches produit, mises à jour le 27 septembre 2026.

Questions fréquentes sur les sols ESD

Quelle différence entre un sol ESD, un sol conducteur, un sol dissipateur et un sol antistatique ?

Un sol antistatique limite l'accumulation de charges ; un sol ESD (conducteur ou dissipateur) les évacue vers la terre. Chez MOSAIK-FLOOR, la dalle MOSAIK ESD est conductrice et dissipatrice (résistance électrique inférieure à 10⁹ Ω, conforme CEI 61340-4-1) et se raccorde à la terre ; la dalle MOSAIK ANTISTATIQUE est dissipatrice (IEC 61340-5-1:2016). Tout sol ESD est antistatique, l'inverse n'est pas vrai. Détail dans sol ESD ou antistatique : quelle différence.

Faut-il obligatoirement relier un sol ESD à la terre ?

Oui. Sans raccordement, les charges ne sont pas évacuées et la protection des composants n'est pas assurée. Le ruban de cuivre se pose sur le support pendant l'installation des dalles, et le kit de mise à la terre relie le revêtement au réseau de terre du bâtiment. Le kit se choisit dans la couleur et l'épaisseur des dalles posées ; prévoyez-le dès la commande, l'intervention est plus simple avant la fin de pose qu'après.

Dalle ESD 4 mm ou 7 mm : laquelle choisir ?

Les deux épaisseurs ont la même conductivité. La dalle de 4 mm (65,3 x 65,3 cm) couvre vite les grandes surfaces à circulation piétonne : salle propre, laboratoire, atelier d'électronique. La dalle de 7 mm (51 x 51 cm) est la plus dense pour les zones où roulent des engins : la gamme supporte un chariot élévateur 4 roues jusqu'à 2,5 t, un chariot 3 roues à roues caoutchouc jusqu'à 1,5 t, un transpalette manuel jusqu'à 1,5 t et un transpalette électrique jusqu'à 1 t. Le kit de mise à la terre existe dans les deux épaisseurs.

Peut-on installer un sol ESD sans arrêter la production ?

Oui. Les dalles se clipsent sans colle sur le sol existant (béton, carrelage, résine) et s'assemblent par zones sans interruption du service, à raison d'environ 100 m² par jour et par personne. Une dalle abîmée se remplace à l'unité. Les zones EPA sensibles peuvent être traitées une par une, machines en place.

Dans quels locaux un sol ESD est-il nécessaire ?

Partout où une décharge électrostatique peut détruire un composant ou déclencher un incident : fabrication de composants électrotechniques et électroniques, industrie automobile, zones à risque d'explosion (ATEX), postes de distribution électrique, centres de données, laboratoires, santé. La zone protégée (EPA) associe le sol raccordé à la terre, les chaussures ESD et les postes de travail reliés : voir sol ESD et zone EPA conforme et comprendre la norme sol ESD.

Quels coloris et quelles finitions pour un sol ESD ?

La dalle MOSAIK ESD existe en graphite (RAL 7015) et en gris clair (RAL 7045), surface antidérapante R10, dureté 92 Shore A, 9,6 kg/m². Des bordures et angles ESD biseautés terminent les zones ouvertes, et des dalles imprimées ESD permettent un logo ou un marquage sans rompre la continuité électrique.

Combien coûte un sol ESD en dalles PVC ?

Prix TTC au m² : dalle MOSAIK ESD à partir de 75 €, dalle MOSAIK ANTISTATIQUE à partir de 43,20 €. Accessoires : kit de mise à la terre 108 €, ruban de cuivre à partir de 2,40 €, bordures et angles ESD 30 €. Une remise s'applique au-delà de 50 m² ; le devis est envoyé sous 24 h. Livraison forfaitaire de 90 €, offerte au-delà de 1 500 € TTC.

Comment entretenir un sol ESD sans perdre sa conductivité ?

Lavage à l'eau ou à l'autolaveuse avec un détergent neutre, sans cire ni silicone ni agent filmogène qui isolerait la surface. Le nettoyant pour sols ESD est prévu pour cela. Contrôlez la résistance sol-terre au moins une fois par an, tous les six mois en zone critique. Guide complet : entretien d'un sol ESD industriel.

La serie ESD è progettata per gli ambienti che richiedono una pavimentazione elettrostaticamente conduttiva.

Soddisfa i requisiti della norma IEC 61340-5-1
Ha la massima resistenza meccanica, previene i danni alla superficie dovuti alla movimentazione di attrezzature o a carichi puntuali massicci.

  • Prodotto in Europa
  • Può essere assemblato in sezioni senza interrompere le operazioni
  • Materiale altamente resistente e omogeneo
  • Facile manutenzione e pulizia delle superfici
Richiesta di preventivo

Pavimenti ESD

Le sol ESD, ou revêtement antistatique électroconducteur, est une solution essentielle pour tous les environnements à haute sensibilité électrique. Il permet de prévenir les décharges électrostatiques (ElectroStatic Discharge) susceptibles d’endommager les composants électroniques, de perturber des systèmes critiques ou de provoquer des incendies en zones ATEX. Ce type de revêtement de sol technique est notamment utilisé dans l’industrie électronique, les laboratoires pharmaceutiques, les établissements médicaux, les data centers ou encore les lignes de production automatisées.

Installer un sol ESD performant, c’est répondre à des exigences précises en matière de sécurité, de conformité aux normes (EN 61340, IEC 61340, etc.), mais aussi de durabilité. Ce guide vous accompagne pas à pas pour comprendre les spécificités de ce revêtement, choisir la solution adaptée à vos contraintes, et garantir une pose conforme et efficace. Un indispensable pour tous les professionnels soucieux de maîtriser les risques électrostatiques.

Che cos'è la pavimentazione ESD e perché è essenziale in certi ambienti?

La pavimentazione ESD (ElectroStatic Discharge) è un tipo di rivestimento specificamente progettato per evitare o controllare le scariche elettrostatiche. Questo fenomeno, spesso impercettibile a occhio nudo o al tatto, può tuttavia causare danni significativi, in particolare nei settori industriale, elettronico e medico, o in ambienti esplosivi classificati come ATEX.

Ma perché un semplice pavimento può svolgere un ruolo così decisivo? Perché è l'ultima linea di difesa tra le cariche elettrostatiche accumulate dalle persone o dalle apparecchiature e i dispositivi o le sostanze sensibili presenti nell'ambiente di lavoro.

Comprendere il fenomeno delle scariche elettrostatiche

Una scarica elettrostatica si verifica quando una persona o un oggetto che trasporta una carica elettrica entra in contatto o si avvicina a un altro oggetto con un potenziale diverso. Questa scarica, sebbene talvolta impercettibile, può avere conseguenze catastrofiche in ambienti sensibili: alterazione o distruzione di componenti elettronici, interruzione della produzione, accensione di polveri o vapori infiammabili, guasti tecnici, ecc.

È importante ricordare che gli esseri umani in genere percepiscono una scarica solo a 3.000 volt o più... ma alcuni componenti elettronici, come i semiconduttori, possono essere danneggiati anche a soli 100 volt. Da qui l'importanza della protezione ESD e il pavimento è un elemento centrale di questa catena di sicurezza.

Il ruolo strategico del suolo in una zona ESD

Un pavimento ESD non si limita ad attenuare le cariche: partecipa attivamente alla loro dissipazione, consentendo di condurle a terra. Ciò lo rende uno strumento di protezione elettrostatica essenziale in qualsiasi ambiente EPA (Electrostatic Protected Area).

A differenza di un semplice pavimento antistatico, che si limita a limitare l'accumulo di cariche, un pavimento ESD conduce attivamente l'elettricità a un punto di messa a terra attraverso un sistema di strisce di rame e un kit di connessione elettrica. In questo modo, qualsiasi carica generata dal movimento di persone, macchinari o dallo sfregamento di materiali viene rapidamente controllata.

In quali ambienti è consigliata la pavimentazione ESD?

La pavimentazione ESD è fortemente raccomandata, se non obbligatoria, in molti settori:

  • Industrie dell'elettronica e della microtecnologia: per evitare danni ai componenti durante l'assemblaggio.
  • Farmaceutici e ospedali: per preservare l'affidabilità delle apparecchiature (risonanza magnetica, sale operatorie) ed evitare la contaminazione.
  • Industria chimica e petrolchimica: per ridurre il rischio di esplosione in presenza di prodotti volatili.
  • Aeronautica, spazio e difesa: per garantire l'affidabilità dei componenti critici ed evitare guasti causati da sbalzi di tensione.

Camere bianche e aree pulite: dove la minima scintilla o particella può compromettere l'igiene o i risultati dei processi produttivi.

Pavimenti ESD o antistatici: qual è la vera differenza?

I pavimenti ESD sono spesso confusi con i pavimenti antistatici. Tuttavia, le differenze sono fondamentali:

  • I pavimenti antistatici impediscono l'accumulo di cariche, ma non le conducono a terra. È utile per evitare scosse alla mano, migliorare il comfort dell'utente o limitare l'attrazione della polvere.
  • I pavimenti ESD, invece, limitano le cariche e le scaricano efficacemente a terra. È conforme a standard severi come IEC 61340 o EN 1081, che richiedono misure di resistività elettrica inferiori a 10⁹ ohm.

In breve: tutti i pavimenti ESD sono antistatici, ma non tutti i pavimenti antistatici sono ESD.

Standard per pavimenti conformi alle norme ESD

La scelta di un pavimento ESD non si limita alla semplice posa. Deve rispondere a precisi standard:

  • IEC 61340-5-1: lo standard internazionale di riferimento per le zone ESD.
  • EN 1081: standard europeo per la misurazione della resistività elettrica dei terreni.
  • ANSI/ESD S20.20: standard americano ampiamente utilizzato nell'industria elettronica.

Secondo lo standard adottato, un pavimento ESD deve garantire una resistenza di terra inferiore a 10⁹ Ohm e, in alcuni casi, inferiore a 10⁸ Ohm, o addirittura a 10⁶ Ohm per le applicazioni critiche.

Perché investire in una pavimentazione ESD è una scelta strategica?

Optare per un pavimento ESD significa :

  • Proteggete le vostre apparecchiature elettroniche ed evitate perdite di produzione.
  • Soddisfare i requisiti normativi e gli standard.
  • Mantenere la sicurezza delle persone, in particolare negli ambienti ad alto rischio.
  • Estendere la durata di vita delle apparecchiature e delle infrastrutture.
  • Ottenere tranquillità e conformità durante gli audit o le certificazioni di qualità.

Quale tipo di pavimento ESD scegliere? Materiali, installazione ed esempi di applicazioni

Una volta stabilita la necessità di un pavimento ESD, la fase chiave è la scelta del pavimento. Non tutti i pavimenti ESD sono uguali e la scelta deve tenere conto dei vincoli dell'ambiente, dell'intensità del traffico, del livello di protezione richiesto e della manutenzione a lungo termine.

Le principali famiglie di rivestimenti ESD

1. Piastrelle a clip in PVC ESD

Le piastrelle clip-in in PVC conduttivo sono una delle soluzioni più utilizzate. Robuste, facili da installare e da mantenere, si adattano perfettamente agli ambienti industriali dove le interruzioni dell'attività devono essere ridotte al minimo.

Vantaggi:

  • Installazione rapida senza colla (può essere effettuata sul campo)
  • Eccellente resistenza meccanica (traffico pedonale e di veicoli leggeri)
  • Manutenzione semplice
  • Facile sostituzione delle piastrelle danneggiate

Esempio di applicazione: un'officina di manutenzione elettronica può installare 100 m² di piastrelle a clip per pavimenti ESD in un solo giorno senza interrompere la produzione.

2. Rotoli di vinile conduttivo

I rivestimenti a rullo ESD sono consigliati per l'uso in ambienti più puliti, come laboratori, ospedali o aree con atmosfere controllate.

Vantaggi:

  • Finitura estetica liscia
  • Facile da pulire (senza giunti)
  • Buona planarità

Limiti:

  • Tempo di installazione più lungo (richiede l'incollaggio)
  • Preparazione del terreno molto accurata
  • Meno adatto ad ambienti meccanici o a carichi pesanti

3. Pavimenti ESD in resina epossidica o poliuretano

Questi rivestimenti fusi offrono una resistenza chimica molto elevata e una finitura omogenea. Sono generalmente utilizzati nell'industria farmaceutica, chimica e alimentare.

Vantaggi:

  • Estrema resistenza all'usura e agli agenti chimici
  • Superficie senza giunture = igiene perfetta
  • Aspetto molto professionale

Limiti:

  • Installazione lunga e costosa
  • Chiusura obbligatoria per diversi giorni
  • Risarcimento più complesso in caso di danni

Installazione: punti chiave da tenere in considerazione

Qualunque sia il tipo di pavimento ESD scelto, la qualità dell'installazione è fondamentale per garantirne le prestazioni:

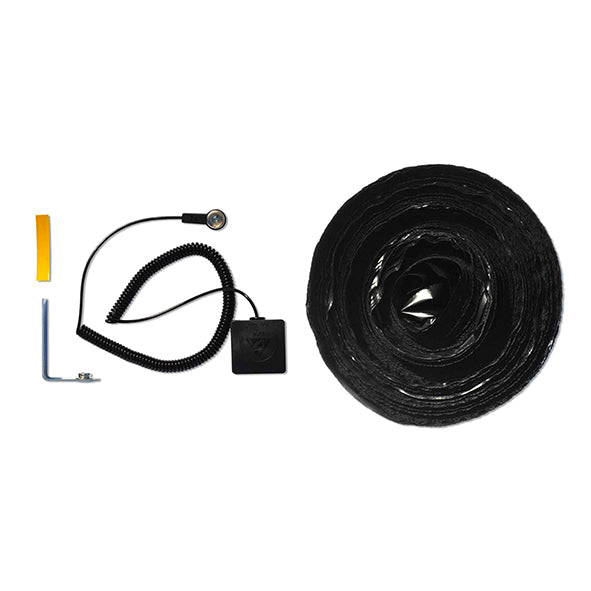

  • Messa a terra obbligatoria tramite cinghia di rame e kit di messa a terra
  • Test di continuità elettrica tra piastrelle/rotoli e punto di terra
  • Utilizzo di adesivi e accessori compatibili con le scariche elettrostatiche.
  • Convalida post-installazione tramite test di resistenza e carica elettrostatica

Il sistema ESD è sempre globale: il pavimento da solo non basta. Deve essere integrato in una strategia che comprende scarpe ESD, superfici di lavoro conduttive, braccialetti, ecc.

Un caso di successo di integrazione: camera bianca ed elettronica

In una sala di produzione di schede elettroniche, il pavimento ESD scelto è stato un rotolo di vinile Gerflor, combinato con un sistema di messa a terra a strisce ogni 2 metri. Il risultato è stato una riduzione degli scarti e zero guasti dovuti all'elettricità statica in un periodo di 18 mesi.

Installazione, cura e manutenzione dei pavimenti ESD: cosa c'è da sapere

L'installazione di un pavimento ESD richiede rigore, una preparazione meticolosa e una perfetta conoscenza degli standard elettrostatici. A differenza dei pavimenti tradizionali, questi rivestimenti tecnici devono essere installati correttamente per garantire l'efficacia della dissipazione delle cariche elettrostatiche.

Preparazione del substrato: una fase essenziale

Prima dell'installazione, il substrato deve essere asciutto, pulito, uniforme e sano. Residui di adesivo, crepe, umidità o irregolarità possono compromettere l'efficacia del rivestimento ESD. Un pavimento mal preparato può creare zone isolanti, impedendo la corretta dissipazione dei carichi.

➡️ È quindi fondamentale :

  • Se necessario, livellare,
  • Misurare il livello di umidità con un igrometro,
  • Pulire e carteggiare per garantire l'adesione.

La messa a terra: un must assoluto

Un pavimento ESD funziona solo se è collegato a terra. Questo sistema di messa a terra consente alle cariche accumulate di evacuare rapidamente, evitando scariche elettrostatiche (ESD) che possono danneggiare le apparecchiature o mettere in pericolo le persone.

💡 In pratica:

  • Le strisce di rame conduttivo sono posizionate sul substrato.
  • Sono collegati a una presa di terra certificata.
  • Dopo l'installazione è necessario effettuare un controllo con un ohmmetro (valori inferiori a 10⁹ Ohm).

Scelta del metodo di installazione corretto

A seconda del tipo di pavimento ESD, il metodo di installazione varia:

  • Piastrelle clip-on ESD: installazione flottante, senza bisogno di colla. Molto pratico per ambienti attivi o ristrutturazioni. Installazione rapida e modulare.
  • Rotoli incollati ESD: richiedono una colla conduttiva. Le giunzioni sono saldate a caldo per garantire una perfetta continuità elettrica.
  • Resine ESD: applicate in più mani (primer, conduttivo, finitura). Applicazione più lunga, con tempi di asciugatura significativi. Consigliate per aree ad altissima sollecitazione.

Manutenzione dei pavimenti ESD: non trascurare la routine

Una manutenzione inadeguata può annullare le proprietà antistatiche della pavimentazione. È fondamentale scegliere prodotti compatibili e adottare una routine rigorosa.

✅ Da preferire:

  • Detergenti neutri senza silicone, cera o agenti filmogeni.
  • Lavasciuga pavimenti con aspirazione potente.
  • Lavaggio manuale con microfibre per piccole aree.

❌ Da evitare:

  • Prodotti aggressivi o acidi.
  • Detergenti contenenti agenti isolanti.
  • Lasciare l'acqua stagnante.

Manutenzione e controlli regolari

Per garantire la conformità e la durata del rivestimento ESD, si raccomanda di :

  • Effettuare una verifica annuale della resistenza del suolo.
  • Controllare i collegamenti alle strisce di rame.
  • Controllare la conduttività in vari punti.

Se una piastrella è danneggiata, può essere facilmente sostituita. Per i rulli, è possibile una riparazione a punti mediante saldatura. In caso di danni gravi, è possibile applicare un nuovo strato di finitura alle resine ESD.

🛠️ Se l'ambiente viene modificato (nuove apparecchiature, cambiamento del flusso logistico, ecc.), è necessario verificare la conformità. Il pavimento è parte integrante di un ecosistema antistatico complessivo, che comprende scarpe ESD, superfici di lavoro collegate a terra, bracciali, guanti e DPI adeguati.
