Une décharge électrostatique peut rester imperceptible pour une personne et endommager un composant électronique. Elle provoque parfois une panne immédiate, mais elle peut aussi fragiliser un composant sans défaut visible lors du contrôle final. Dans une zone d’assemblage, de réparation, de test ou de stockage, le sol ESD doit donc être choisi comme un élément d’un système de maîtrise, jamais comme une protection autonome.
Une zone EPA, pour Electrostatic Protected Area, regroupe les moyens destinés à manipuler des composants sensibles avec un risque électrostatique maîtrisé. Le revêtement participe à l’évacuation des charges lorsqu’il est correctement posé, raccordé et associé aux équipements, aux chaussures et aux procédures adaptés. La conformité se construit dans les conditions réelles de travail, puis se vérifie dans le temps.

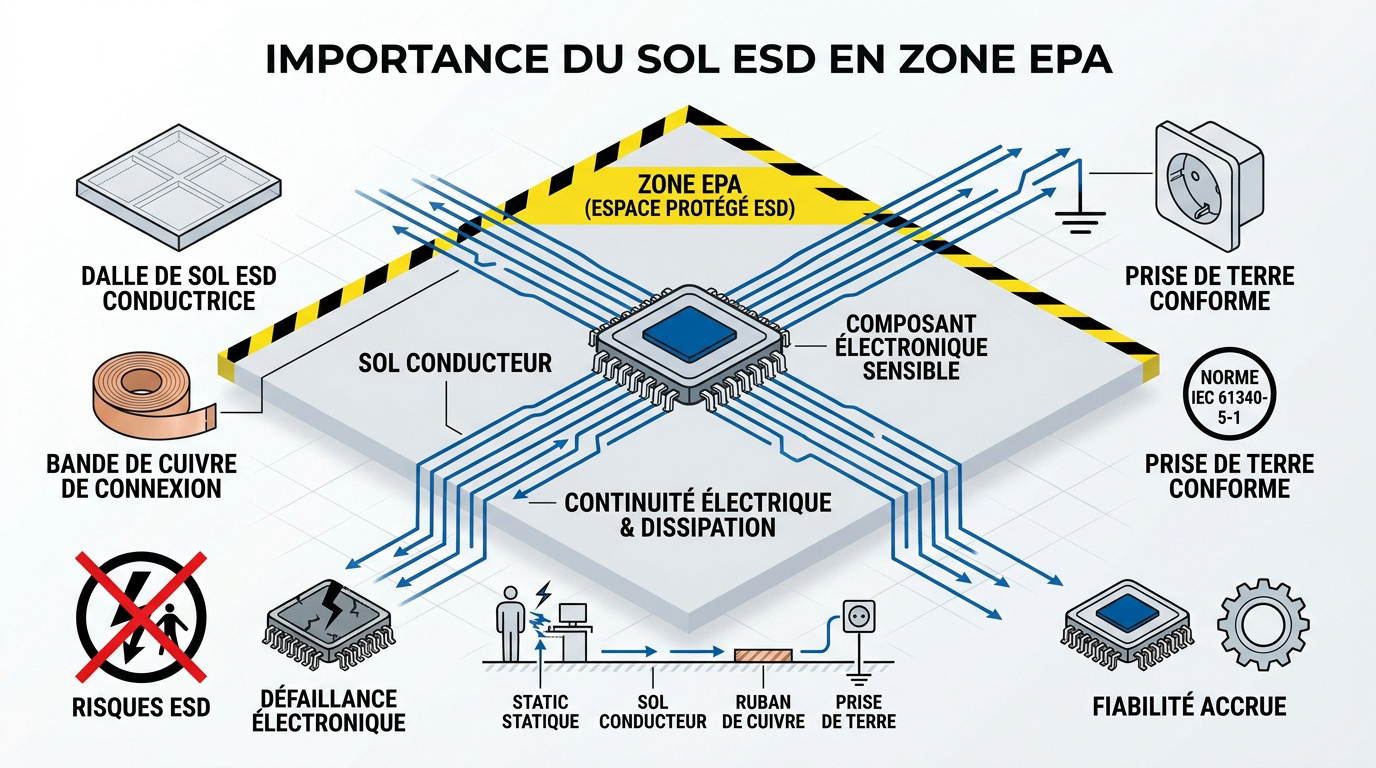

Le rôle du sol ESD dans une zone EPA
Les charges apparaissent lors du contact et de la séparation de matériaux, des déplacements, des frottements ou de l’utilisation d’emballages polymères. Les vêtements, les gants, les outils, les roues et le mobilier peuvent les générer, les transporter ou les accumuler. Le risque suit trois étapes : une charge se crée, elle s’accumule sur une personne ou un objet, puis elle se décharge vers un élément sensible.
Un revêtement ESD limite cette accumulation et fournit un chemin de dissipation maîtrisé lorsqu’il est intégré au réseau de mise à la terre prévu. Il ne supprime ni les sources de charge ni les défauts liés aux postes de travail. La chaîne à contrôler est celle de la personne, de la chaussure ou du dispositif de mise à la terre, du sol, du raccordement et de la terre.
Une chaussure incompatible, un bracelet mal raccordé, une rupture de continuité, un joint défaillant ou un produit d’entretien inadapté suffit à modifier le résultat. La protection doit donc inclure les plans de travail, les chaises, les outils, les emballages, les vêtements et les règles de manipulation. Le sol reste indispensable, mais il ne remplace aucun de ces éléments.
Ce que demande la norme IEC 61340-5-1
La norme IEC 61340-5-1 encadre la conception, la mise en œuvre, la maintenance et la vérification d’un programme de maîtrise des décharges électrostatiques. Elle demande à l’organisation d’adapter ce programme à ses composants, à ses opérations et à ses locaux. Elle ne transforme pas une référence commerciale en solution universelle de pose.
Un programme cohérent précise notamment :
- les composants sensibles et les opérations qui les exposent ;
- les limites de l’EPA et les règles d’accès ;
- les systèmes de mise à la terre et d’équipotentialité ;
- les équipements, vêtements, outils et emballages autorisés ;
- la qualification des produits et les méthodes d’essai ;
- les responsabilités, la formation et la fréquence des contrôles ;
- la conservation des résultats et le traitement des écarts.
La qualification d’un revêtement et la réception de l’installation sont deux opérations différentes. La première documente le comportement du produit selon une méthode d’essai. La seconde vérifie le système posé, raccordé et utilisé avec les autres équipements de l’EPA. Les décisions d’adaptation au site doivent être écrites dans le programme ESD.
Point de vigilance : Les mots « antistatique », « conducteur » ou « dissipatif » ne suffisent pas à établir une conformité. La grandeur mesurée, la méthode, les conditions d’essai, le point de référence et le référentiel retenu doivent toujours être identifiés.
Choisir un revêtement adapté à l’activité
Le choix commence par la fonction du local. Une zone de manipulation de composants sensibles ne répond pas aux mêmes contraintes qu’une circulation, une réserve ou un atelier soumis à des produits chimiques. Rassemblez avant la pose les informations utiles au dimensionnement du système :
- la sensibilité des composants et les opérations réalisées ;
- le trafic piéton et roulant, les charges ponctuelles et les déplacements de mobilier ;
- les contraintes de nettoyage, d’humidité, de température et de produits chimiques ;
- l’état, la planéité et l’humidité du support ;
- la durée d’immobilisation acceptable ;
- les essais à effectuer après la pose et pendant l’exploitation.
Conducteur ou dissipatif : ne pas choisir sur le seul intitulé
Un revêtement conducteur présente une résistance plus faible selon la conception du produit. Un revêtement dissipatif évacue les charges de manière contrôlée dans la plage prévue par le système. Cette distinction aide à lire une documentation technique, mais elle ne suffit pas à sélectionner le sol d’une EPA.
| Élément | Ce qu’il faut vérifier |
|---|---|
| Comportement électrique | La grandeur mesurée, la méthode d’essai et le référentiel applicable. |
| Installation | La préparation du support, la pose, les joints et la continuité vers le point de terre. |
| Usage | Le trafic, les charges, les produits d’entretien et les conditions de travail. |
| Système humain | La compatibilité entre le sol, les chaussures ou le bracelet et les procédures de contrôle. |
La résistance du matériau ne correspond pas automatiquement à celle de la chaîne personne, sol et terre. Le support, l’adhésif, les joints, l’humidité, les chaussures et les produits d’entretien influencent le résultat. Deux mesures ne se comparent que si elles portent sur la même grandeur et ont été réalisées dans des conditions consignées.
Dalles PVC et résine : comparer le système complet

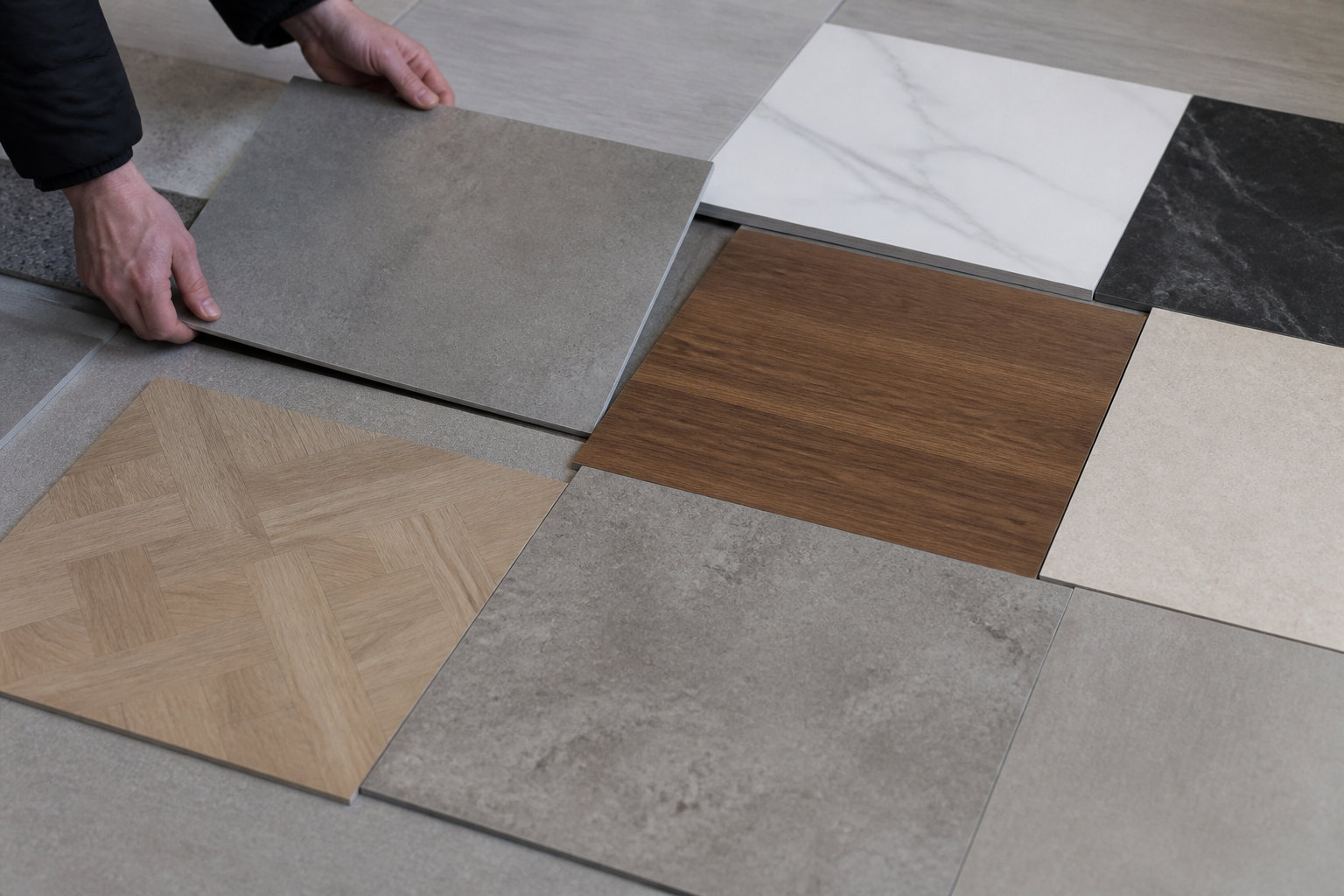

Les dalles PVC ESD facilitent généralement les interventions locales lorsque la conception du revêtement permet le remplacement d’un élément. Elles conviennent à un projet de rénovation seulement si leur comportement électrique, leur méthode de pose, leur raccordement et leur compatibilité avec les chaussures sont documentés pour l’usage prévu. Les joints et la continuité entre les éléments demandent un suivi particulier. Pour comparer les formats disponibles, consultez notre page dalles pour sol industriel.
Une résine peut fournir une surface continue et répondre à certaines contraintes de nettoyage ou de résistance chimique. Elle exige un support correctement préparé, une formulation adaptée, une mise en œuvre maîtrisée et un délai de polymérisation avant la remise en service. La réparation d’un défaut peut aussi nécessiter une intervention plus étendue.
La comparaison porte donc sur le coût global, l’immobilisation du local, la maintenance, la résistance mécanique et chimique ainsi que la capacité à contrôler les performances après la pose. Une solution rapide n’est pertinente que si elle reste compatible avec le programme ESD.
Les DALLES MOSAIK ESD répondent au besoin d’un revêtement dédié à la maîtrise des charges électrostatiques dans une zone de travail électronique. Leur documentation de pose, leur raccordement et leur association avec les chaussures et le protocole de contrôle doivent être intégrés à la conception de l’EPA.

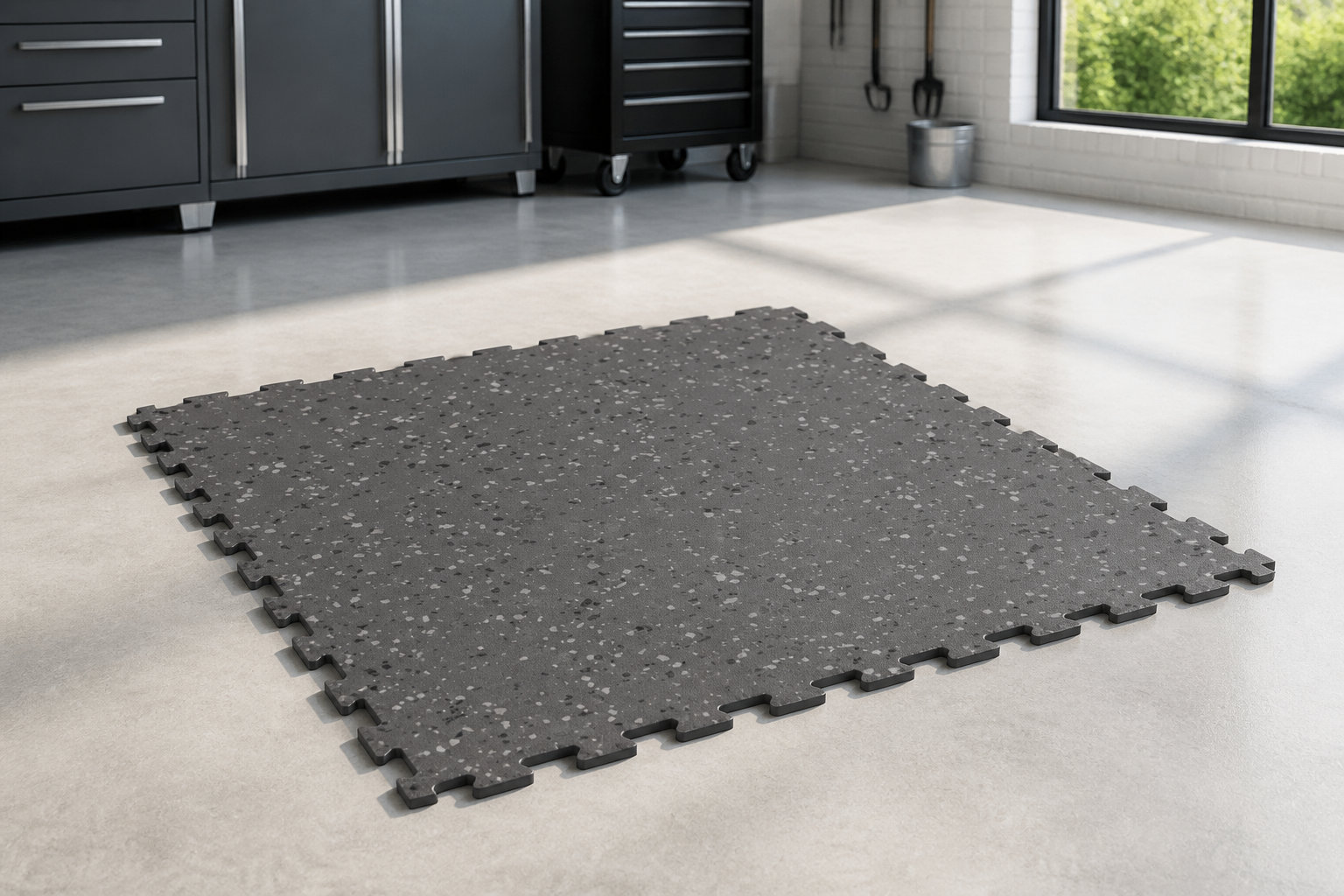

DALLES MOSAIK ESD
Les DALLES MOSAIK ESD apportent une solution de revêtement dédiée aux zones où la maîtrise des charges électrostatiques fait partie du procédé. Leur emploi doit être défini avec le système de mise à la terre et les contrôles prévus pour l’EPA.
Préparer le support et le raccordement à la terre
Un sol conducteur ou dissipatif ne fonctionne pas comme une surface isolée posée sur un support quelconque. Le système doit être intégré à une liaison équipotentielle et relié au point de terre prévu. Le raccordement à l’installation du bâtiment doit respecter les règles électriques applicables et être réalisé ou vérifié par une personne compétente.
Avant la pose, vérifiez que le support est propre, sec, stable et suffisamment plan pour la solution retenue. Éliminez les parties friables, les résidus et les aspérités qui compromettent l’adhérence, l’assemblage ou le contact électrique. Recherchez également les remontées d’humidité et les défauts de planéité. Le revêtement ne corrige pas un support défaillant.
Respectez les conditions de stockage, d’acclimatation, de température et d’humidité indiquées par le fabricant. Définissez le plan de pose, les points de raccordement, le cheminement du réseau conducteur et les zones qui resteront accessibles pour les mesures. Les espacements, le nombre de liaisons et le type de conducteur dépendent du système retenu : ils ne s’improvisent pas.
- Inspecter le support : consigner son état, sa propreté, sa planéité, son humidité et sa compatibilité.

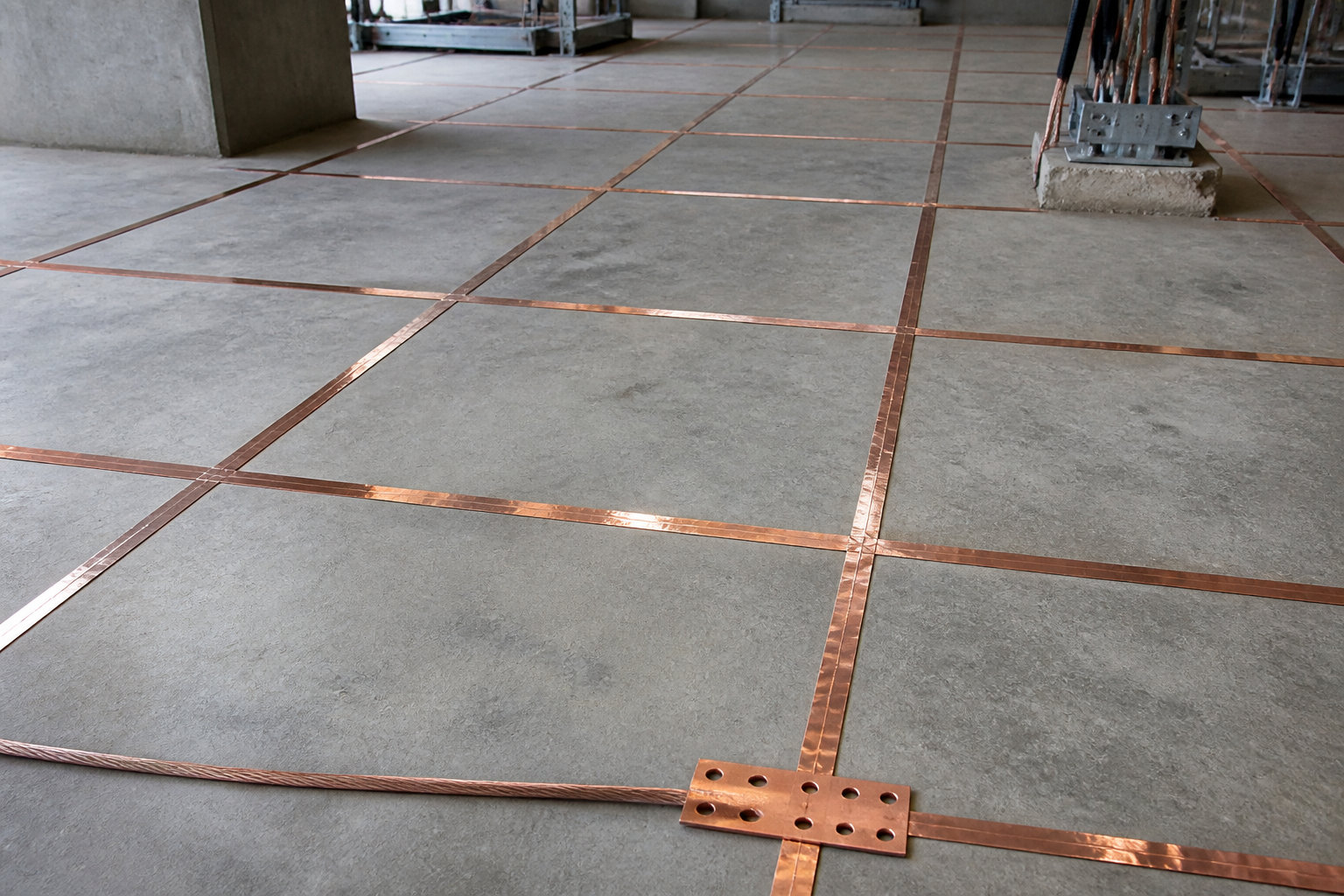

- Définir le réseau de terre : repérer le ou les points de raccordement et le cheminement sous le revêtement.
- Installer le conducteur : mettre en place le ruban, le maillage ou le dispositif prévu par la notice.
- Poser le sol : respecter les conditions d’adhérence, d’assemblage, de soudure éventuelle et de finition.
- Raccorder et mesurer : vérifier la continuité et conserver les résultats avant la mise en service.
Un ruban ou un maillage conducteur ne remplace pas un raccordement correctement conçu. La liaison dédiée à l’évacuation des charges ne doit pas être confondue avec les protections électriques du bâtiment. Faites contrôler le point de terre, la continuité et la configuration finale avant d’introduire les composants sensibles.
Contrôler et maintenir les performances
La performance mesurée à la réception évolue avec le trafic, le nettoyage, les réparations, l’humidité et les déplacements de mobilier. Le plan de vérification définit les points contrôlés, la méthode, l’instrument, les conditions d’essai, les critères d’acceptation, la fréquence et la personne responsable des actions correctives.
Les essais peuvent porter sur la résistance point à point, la résistance vers un point raccordable ou la résistance vers la terre. Le protocole doit préciser le point testé et les conditions de mesure. Selon l’organisation du travail, il faut aussi évaluer le système formé par la personne, les chaussures et le sol, ainsi que la charge générée pendant les déplacements. Une mesure correcte sur le revêtement ne prouve pas qu’un opérateur est effectivement mis à la terre.
Les seuils applicables proviennent du référentiel retenu et du plan de vérification, pas d’une valeur générique isolée. Un résultat hors limite déclenche une recherche de cause : salissure, produit d’entretien, rupture du réseau, défaut de raccordement, usure, humidité ou erreur de mesure. Après une réparation ou une modification du système, réalisez les contrôles prévus avant la remise en service.
Conservez dans un registre la date, la zone, les points de mesure, l’instrument utilisé, les conditions de test, les résultats, l’opérateur et l’action corrective. Cette traçabilité montre que l’EPA fait l’objet d’un suivi réel et permet de repérer une dérive avant qu’elle ne compromette la production.
Nettoyer sans dégrader le comportement ESD
Les poussières et les résidus modifient le contact entre les chaussures, le personnel et le sol. Un nettoyage régulier est nécessaire, avec un produit et un dosage compatibles avec le revêtement et son comportement électrique. N’appliquez pas de cire, de polish ou de filmogène standard sans autorisation explicite pour le système ESD. Une couche en surface peut perturber les mesures.
Évitez les méthodes abrasives qui rayent la surface. En cas de déversement, d’usure anormale ou de décollement, isolez la zone si nécessaire, recherchez la cause et réalisez un nouveau contrôle après intervention.
Former les opérateurs et contrôler les équipements

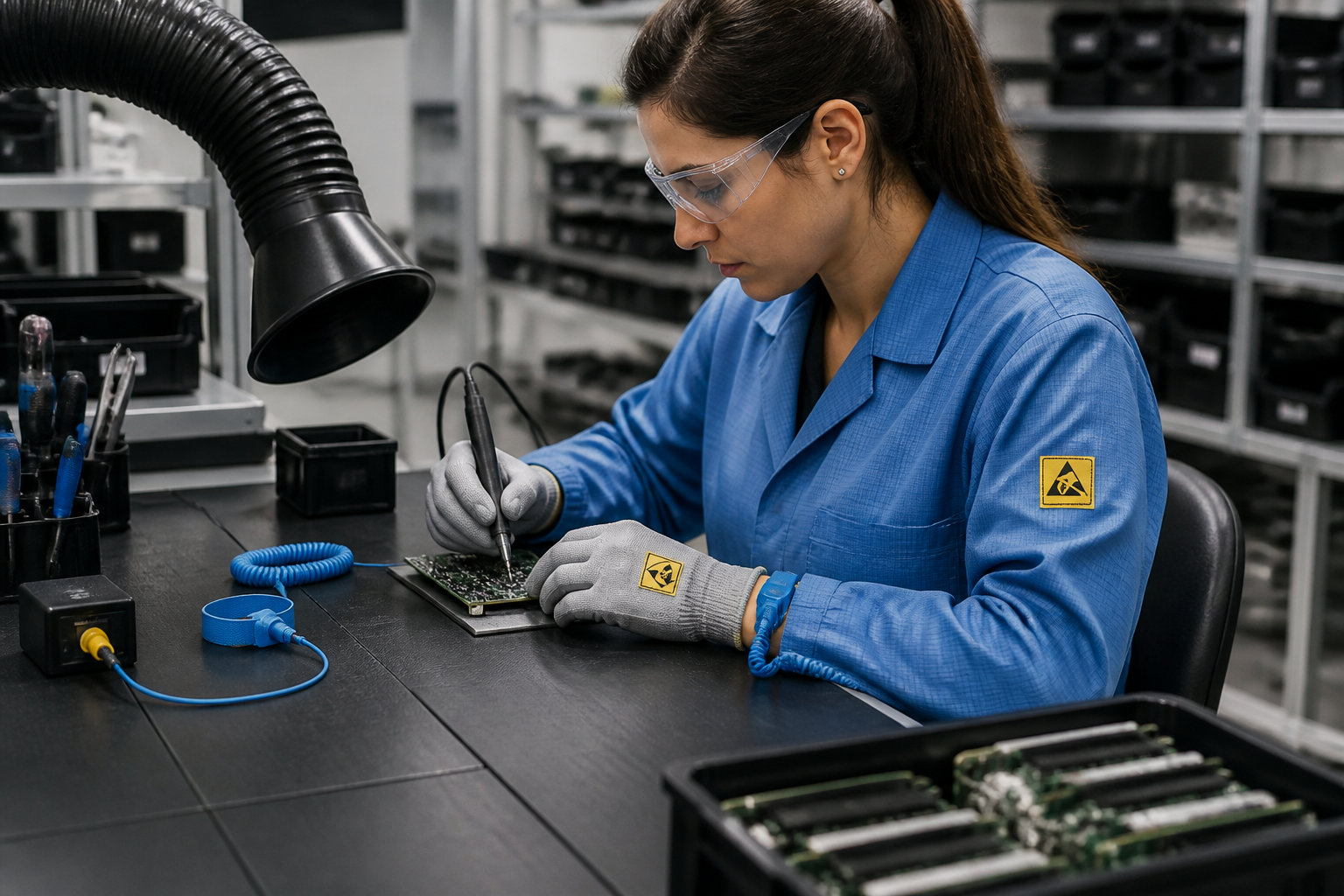

Les chaussures ou dispositifs de mise à la terre du personnel doivent être compatibles avec le sol et le programme ESD. Un bracelet convient à certains postes fixes lorsque l’organisation du travail le prévoit, à condition d’être correctement raccordé et contrôlé. Les vêtements, gants, outils, plans de travail et emballages doivent aussi être adaptés à la manipulation des composants sensibles.
Délimitez l’EPA et expliquez les règles d’accès. Les opérateurs doivent savoir quels équipements utiliser, comment tester leur moyen de mise à la terre, où placer les composants et quelle conduite tenir en cas de contrôle négatif. La signalétique rappelle les règles, mais elle ne remplace ni la formation ni les enregistrements.

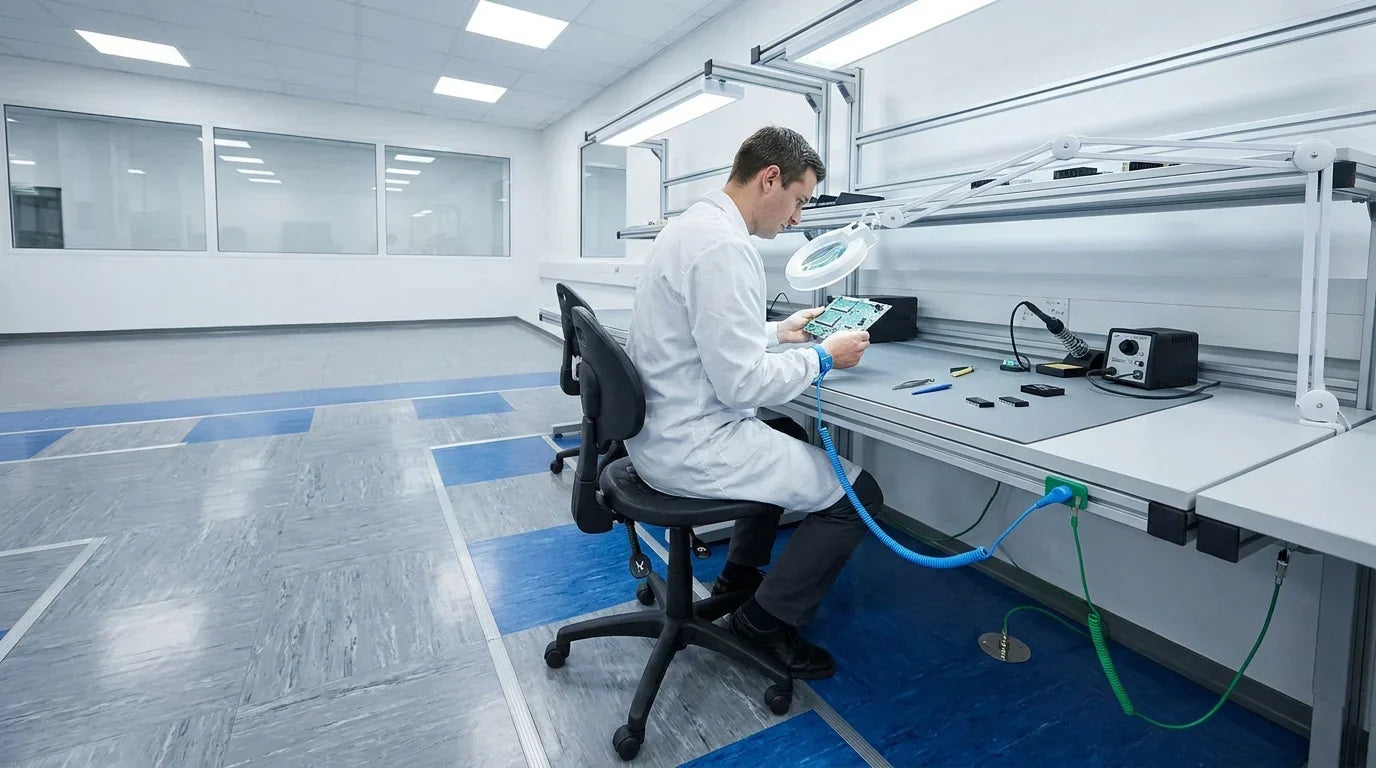

Pour aménager une zone EPA, caractérisez d’abord les composants et les risques. Sélectionnez ensuite un système de sol dont les performances et les conditions de pose sont documentées, faites valider le support et le raccordement, puis contrôlez l’ensemble dans les conditions réelles d’utilisation. La formation, le nettoyage et la traçabilité maintiennent ensuite la protection dans le temps.
L’essentiel à retenir : Un sol ESD participe à la protection, mais la conformité repose sur un ensemble continu entre le revêtement, la terre, les moyens de mise à la terre du personnel, les équipements et les procédures. La réception et les contrôles périodiques doivent porter sur ce système complet.
